סדרת B LH-FGG עם מפתחות סטנדרטיים
התכונה האופיינית לסדרות המחברים הללו היא מערכת מפתחות המאפשרת צפיפות מגע גבוהה יותר ומונעת את כל השגיאות ביישור. חלופות המפתח השונות מונעות התאמה לא רצויה של מחברים דומים אחרת. אפשר גם להשתמש במגעי קרימפ כדי להפחית את זמן הרכבת הכבלים. סדרות המחברים הללו, כוללות את טווח 0B עד 5B וכן את ה-00 רב-קוטבי ו-2G (גרסה מקוצרת של סדרת 2B), ישנם גם דגמים אטומי אבק זמינים.
ה-B JH-FGG מציע מחבר רב-קוטבי עגול גמיש, מעשי, עמיד ואמין עבור יישומים הזקוקים לנעילת Push-Pull מהירה ומאובטחת.
מערכת הנעילה העצמית מאפשרת את התאמת המחבר על ידי דחיפה פשוטה של התקע בציר לתוך השקע.
לאחר שננעל היטב, לא ניתן לשבור את החיבור על ידי משיכת הכבל או כל חלק אחר מלבד שרוול השחרור החיצוני.
מה שהופך אותו לבחירה אידיאלית עבור תהליכי ייצור ובדיקה של מוליכים למחצה, בדיקה ומדידה, מכשור, מכשור רפואי, מחקר ויישומי אודיו/וידאו.
תכונות עיקריות:
מחברים מסדרת B מספקים את התכונות העיקריות הבאות:
- אבטחת מערכת הנעילה העצמית של Push-Pull - סוגים מרובים 2 עד 64 מגעים
- מגעי הלחמה, כיווץ או הדפסה (ישר או מרפק) - צפיפות אריזה גבוהה לחיסכון במקום
– הקרנה של 360 מעלות למיגון EMC מלא. - מערכת מקשים (תקן מפתח «G»)
- אפשרויות מפתח מרובות כדי למנוע הצולבות של מחברים דומים ליישור מחברים
חלק חלק המציג רכיבים פנימיים
| לא. |
שקע קבוע |
תקע ישר |
| 1. |
מעטפת חיצונית |
מעטפת חיצונית |
|
2. |
כתר הארקה |
שרוול תפס |
| 3. |
טבעת שמירה |
אגוז קולט |
|
4. |
אגוז משושה |
מנשא להכנס מפוצל |
| 5. |
מכונת כביסה נעילה |
מְבַדֵד |
| 6. |
מְבַדֵד |
מגע גברי |
| 7. |
מגע נשי |
קולט |
מאפיינים טכניים
מכאני ואקלימי
מאפיינים ערך תקן
Endurance >5000 מחזורים IEC 60512-5 מבחן 9a
לחות עד 95 אחוז ב-60 מעלות צלזיוס
טווח טמפרטורה - 55 מעלות צלזיוס, פלוס 250 מעלות צלזיוס
עמידות בפני רטט 10-2000 הרץ, 15 גרם IEC 60512-4 מבחן 6d
עמידות בפני זעזועים עמידות בפני זעזועים IEC 60512-4 מבחן 6c
בדיקת קורוזיה בתרסיס מלח > 144 שעות IEC 60512-6 בדיקת 11f
אינדקס הגנה (משודך) IP50 IEC 60529
קטגוריה אקלימית 55/175/21 IEC 60068-1
חַשׁמַלִי
מאפיינים ערך תקן
מיגון at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
הבדיקות השונות בוצעו עם צמדי מחברי JH-FGG ו-JH-EGG, עם מעטפת פליז מצופה כרום ומבודד PEEK.

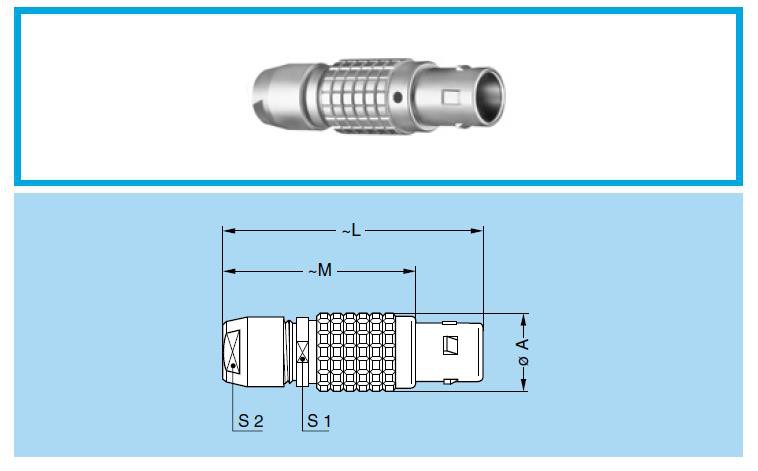

תקע ישר זכר מסדרת JH-FGG B
JH-FGG תקע ישר, מפתח (G) או מפתחות (A...M ו-R),קולט כבל
| התייחסות | מידות (מ"מ) | |||||
| דֶגֶם | סִדרָה | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG תקע ישר, מפתח (G) או מפתחות (A...M), קולט כבלים ואום להתאמת תבליט עיקול
| התייחסות | מידות (מ"מ) | |||||
| דֶגֶם | סִדרָה | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
פרטים

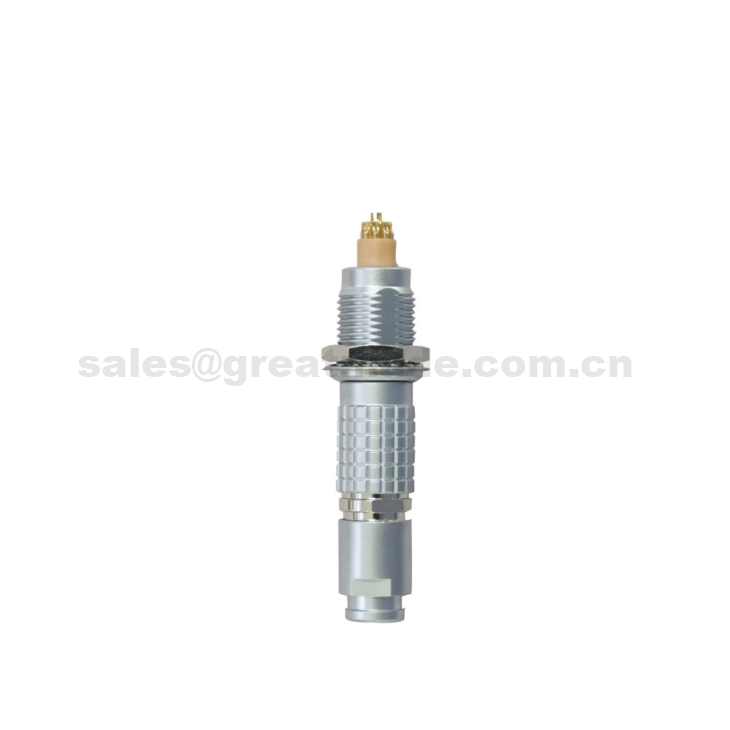

שם מוצר: Push Pull מחבר תקע ישר רב קוטבי עם נעילה עצמית
מקור: סין שם מותג: תוצרת נהדרת סוג: משיכה סיבובית
סביבה: פנים מגדר: נקבה/זכר טיפול פני השטח: כרום פנינה
פינים: 2 עד 16 פינים דרגת IP: IP50 סוג איש קשר: הלחמה
צור קשר עם מטפלים: זהב מצופה סיבולת: מעל 5000 פעמים דחיפה משיכה חומר: פליז מצופה כרום
חומר מבודד: PPS יישום: רכב/תקשורת/תעשייה/צג לד
אריזה
מחבר 1 PCS בשקית PE
50-100 מחברי PCS בקופסה קטנה/מצויר
- נמל: שנזן, סין
שאלות נפוצות
ש 1: כיצד פועל מחבר משיכה בדחיפה?
מחברי דחיפה-משיכה מונעים בהצלחה ניתוקים מקריים באמצעות שימוש במנגנון חזק עם נעילה עצמית, המאפשר את ההזדווגות של המחבר על ידי דחיפת התקע לשקע. עם זאת, לא ניתן לנתק את הקשר רק על ידי משיכה בו.
ש 2: האם אתה יכול לייצר הזמנות מוצרים מותאמות אישית? הזמנות OEM או ODM?
בטוח. עם ניסיון בייצור OEM ו-ODM, אנו מסוגלים לספק לך פתרונות מחברים מותאמים אישית חד-פעמיים.
ש 3: האם אתה מספק מדגם חינם?
לא, ואתה צריך לשלם עבור דמי משלוח.
ש 4: איך אתה מעביר את הסחורה?
לפי הדרישה שלנו, זה עשוי להתבצע באמצעות הובלה אווירית/ים/משלוח אקספרס (DHL/UPS/FEDEX, למשל).
